Leckortung an der Fußbodenheizung: Heizkreis, Druckprüfung, Thermografie und Tracergas richtig einordnen

Sinkender Heizungsdruck beweist noch kein Leck im Estrich. Erst Verteilerprüfung, kreisweise Abgrenzung und passende Ortungsverfahren schaffen eine belastbare Verdachtszone.

Jetzt anrufen Anfrage senden

Leckortung an der Fußbodenheizung: Heizkreis, Druckprüfung, Thermografie und Tracergas richtig einordnen

Einleitung

Die Heizung verliert Druck, aber auf dem Boden ist kein Wasser zu sehen. Schnell entsteht die Sorge, der gesamte Estrich müsse geöffnet werden. Das ist meist die falsche erste Entscheidung. Eine Fußbodenheizung besteht aus Verteiler, Armaturen, Anschlüssen und mehreren Heizkreisen; Druckverlust kann auch außerhalb der Fläche entstehen. Leckortung heißt deshalb nicht, sofort mit einer Wärmebildkamera nach einem bunten Fleck zu suchen, sondern das betroffene System schrittweise einzugrenzen.

Die kurze Antwort

Wiederholtes Nachfüllen ist ein Warnsignal, aber kein Ortsnachweis. Zuerst werden sichtbare Bauteile, Ausdehnungsgefäß und sicherheitsrelevante Komponenten fachlich geprüft. Danach lassen sich einzelne Heizkreise am Verteiler abgrenzen und unter definierten Bedingungen prüfen. Thermografie kann den Leitungsverlauf und auffällige Temperaturmuster zeigen. Tracergas kann bei geeignet vorbereiteten Kreisen die Verdachtszone weiter verkleinern. Eine Öffnung sollte erst erfolgen, wenn mehrere Befunde zusammenpassen.

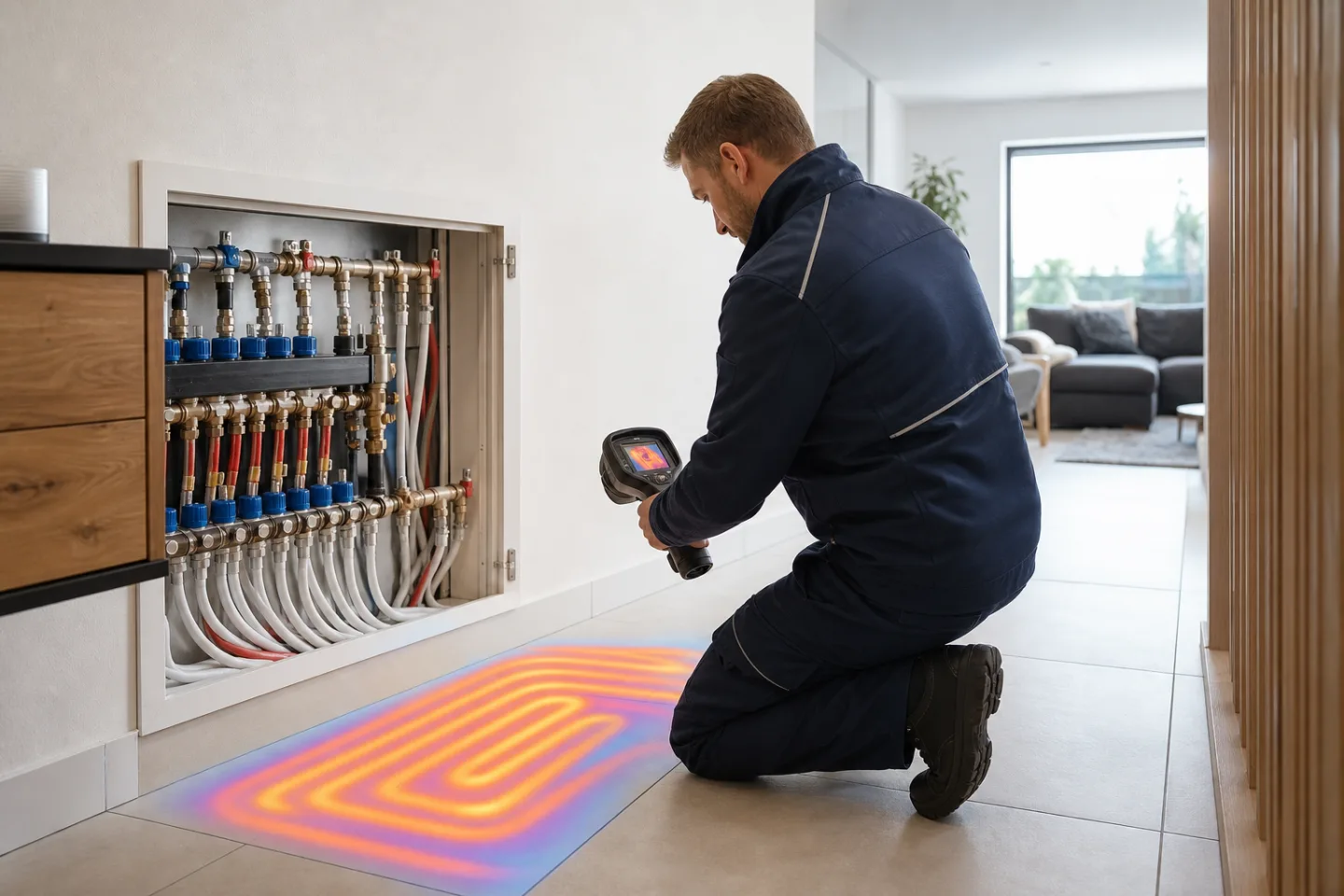

Thermografische Leckortung an einer Fußbodenheizung — Ein Heizkreis wird systematisch geprüft, bevor der Boden geöffnet wird.

Was Betroffene vor dem Termin beobachten können

Notieren Sie Anlagendruck, Zeitpunkt, Betriebszustand und Außentemperatur, ohne ständig nachzufüllen oder Ventile planlos umzustellen. Fotografieren Sie Manometer und Verteiler immer unter vergleichbaren Bedingungen. Achten Sie auf Feuchte an Verteileranschlüssen, Verfärbungen am Wandfuß, Veränderungen des Bodenbelags und darauf, ob nur ein Raum schlechter warm wird. Verlassen Sie sich nicht auf Handgefühl: Sonneneinstrahlung, Teppiche, Möbel und unterschiedlich eingestellte Kreise verändern die Oberflächentemperatur.

Bei aktiv austretendem Wasser, elektrischer Gefahr oder ungewöhnlichem Anlagenverhalten ist sichere fachliche Hilfe wichtiger als weitere Eigenversuche. Der Wärmeerzeuger darf nicht beliebig nachgefüllt oder entlüftet werden. Häufiges Einbringen von frischem Wasser kann die Anlage zusätzlich belasten und verwischt die Zeitlinie.

Druckverlust ist noch kein Beweis für ein Rohrleck

Der Druck einer Heizungsanlage verändert sich mit Temperatur und Anlagenzustand. Auffälliger Verlust kann durch undichte Verschraubungen, Ventile, Entlüfter, Wärmeerzeuger, Sicherheitsventil oder ein Problem des Ausdehnungsgefäßes entstehen. Erst wenn diese erreichbaren Komponenten geprüft und ein bestimmter Abschnitt getrennt getestet wurde, ist die Aussage „dieser Heizkreis verliert Druck“ belastbar.

Auch ein feuchter Boden beweist nicht automatisch einen Defekt der Fußbodenheizung. Trinkwasserleitung, Ablauf, Abdichtung, Kondensat oder ältere Restfeuchte können ein ähnliches Bild erzeugen. Der Prüfauftrag muss deshalb System und Abschnitt nennen.

Schritt 1: Verteiler und Anschlüsse prüfen

Der Heizkreisverteiler ist ein sinnvoller Startpunkt, weil dort Vorlauf, Rücklauf, Durchflussanzeigen, Ventile und Rohranschlüsse zugänglich sind. Kleine Undichtigkeiten können in einem Schrank verdunsten oder entlang der Leitungen laufen, bevor sie am Boden sichtbar werden. Geprüft werden Korrosion, Ablagerungen, Feuchte, Ventilfunktionen und Zuordnung der Kreise. Unleserliche oder falsche Beschriftungen werden nicht als Tatsache übernommen, sondern durch kontrollierten Betrieb plausibilisiert.

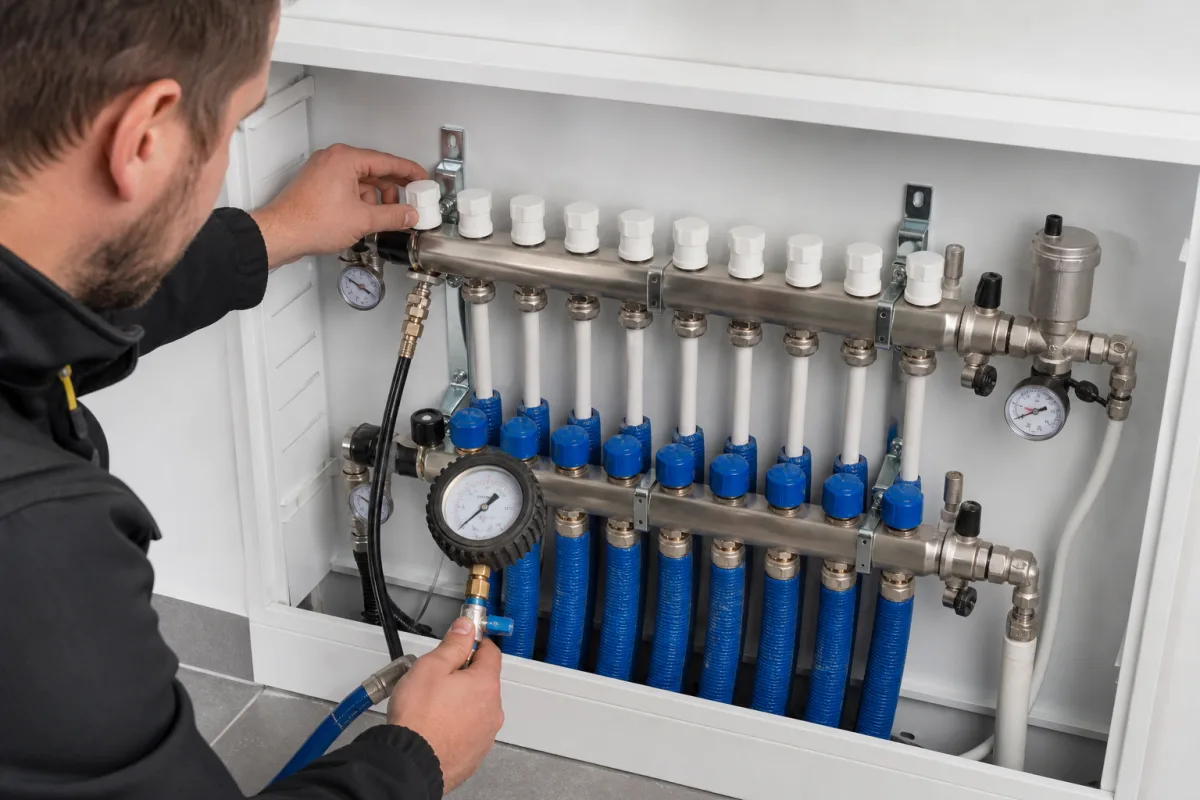

Kreisweise Druckprüfung am Fußbodenheizungsverteiler — Einzelne Heizkreise werden am Verteiler abgegrenzt und dokumentiert.

Schritt 2: Heizkreise getrennt bewerten

Eine Gesamtanlage mit Druckverlust sagt wenig darüber aus, wo der Verlust liegt. Sind technische Voraussetzungen gegeben, werden Abschnitte beziehungsweise Kreise kontrolliert isoliert und unter passenden Prüfbedingungen beobachtet. Druck, Temperatur, Dauer und zulässige Grenzen gehören in das Protokoll. Eine Druckänderung kann auf Undichtheit hinweisen, lokalisiert aber nicht automatisch die Stelle. Temperaturangleichung, eingeschlossene Luft und Armaturen müssen berücksichtigt werden.

Ziel ist eine belastbare Aussage wie: „Heizkreis Wohnen verliert unter dokumentierten Bedingungen Druck; die übrigen geprüften Kreise zeigten im Prüfzeitraum keinen vergleichbaren Verlust.“ Das ist wesentlich hilfreicher als „Heizung wahrscheinlich irgendwo undicht“.

Schritt 3: Leitungsverlauf und Temperaturmuster erfassen

Thermografie eignet sich bei temperierten Flächen, um Leitungsverläufe und Abweichungen sichtbar zu machen. Dafür braucht es geeignete Betriebsbedingungen und ausreichend Temperaturkontrast. Teppiche, dicke Beläge, Möbel, Sonneneinstrahlung und Wärmebrücken können Muster verdecken oder vortäuschen. Ein Wärmebild zeigt Oberflächentemperaturen, nicht direkt austretendes Wasser.

Eine auffällig warme Zone kann durch engeren Rohrabstand, Rücklauf, Verteilleitung oder Wärmestau entstehen. Eine kühlere Zone kann auf fehlenden Durchfluss oder Aufbauunterschiede hinweisen. Deshalb werden Wärmebilder mit Grundriss, Flächenfoto, Betriebszustand und Feuchtemessung zusammengeführt.

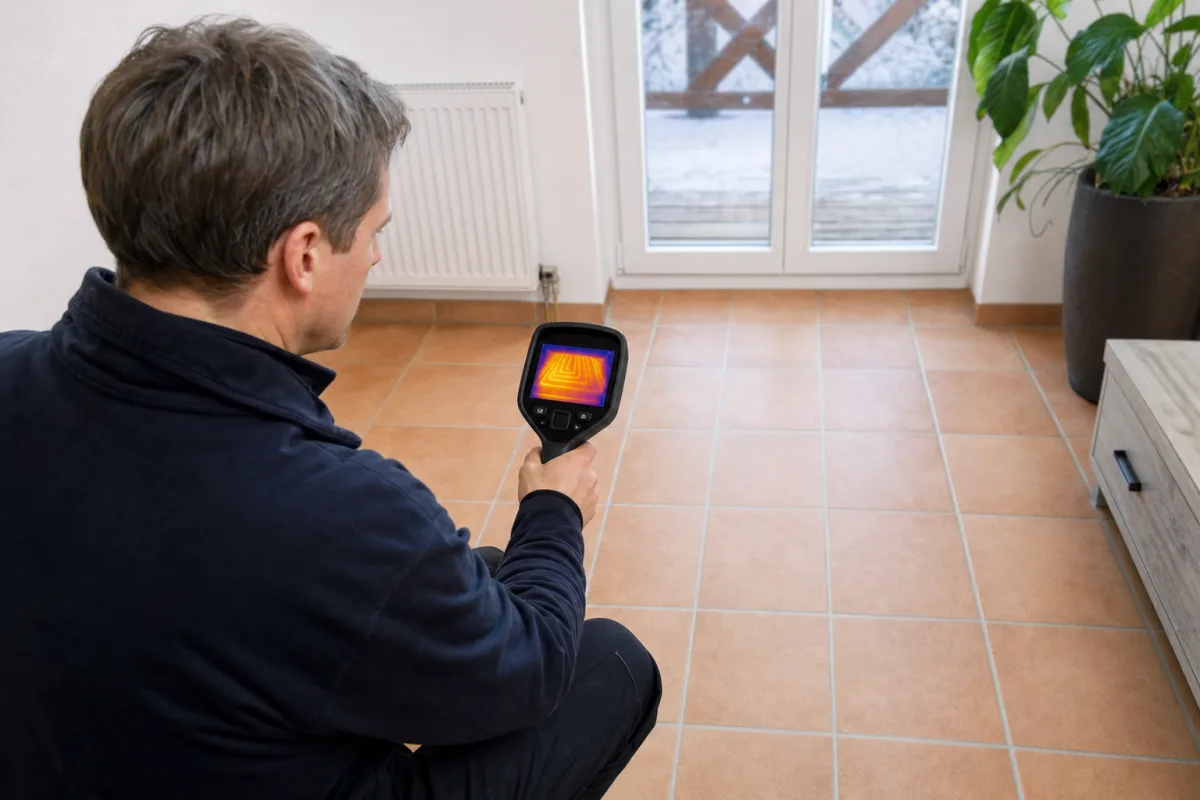

Thermografie zeigt den Leitungsverlauf im beheizten Boden — Temperaturmuster werden nur zusammen mit Betriebsbedingungen bewertet.

Schritt 4: Tracergas gezielt einsetzen

Bei einem bestätigten, geeigneten Heizkreis kann Tracergas eine weitere Eingrenzung ermöglichen. Der Abschnitt muss fachgerecht vorbereitet werden. Ein übliches Prüfgasgemisch kann an einer Leckstelle austreten und durch Estrich beziehungsweise Bodenaufbau zur Oberfläche diffundieren, wo es gemessen wird. Die höchste Konzentration an der Oberfläche muss nicht millimetergenau über dem Rohrdefekt liegen: Fugen, Randstreifen, Hohlräume und Beläge beeinflussen den Weg.

Hintergrundkonzentration, Belüftung, Aufbau und Messraster gehören zur Bewertung. Ein einzelnes Signal ohne Reproduzierbarkeit und Dokumentation ist keine belastbare Öffnungsmarke. Tracergas ist ein Werkzeug im Prüfpfad, kein universeller Ersatz für Systemabgrenzung.

Elektroakustik und Feuchtemapping als Ergänzung

Unter passenden Bedingungen kann Elektroakustik Austrittsgeräusche erfassen. Kunststoffrohre, Dämmung, geringe Verlustmenge und Gebäudegeräusche begrenzen jedoch die Aussage. Das stärkste Geräusch kann über Bauteile übertragen werden. Feuchtemapping zeigt, wo Bauteile im Vergleich auffällig sind und ob sich das Muster verändert. Es unterscheidet alleine nicht zwischen Heizungswasser, Trinkwasser, Ablaufwasser oder Restfeuchte.

Eine gute Ortung kombiniert nur jene Verfahren, die eine konkrete Frage beantworten. Mehr Geräte bedeuten nicht automatisch mehr Gewissheit.

Wann darf geöffnet werden?

Eine Öffnung ist dann fachlich sinnvoll, wenn der betroffene Kreis bestätigt ist, Leitungsverlauf und Verdachtszone nachvollziehbar dokumentiert sind und die Öffnung eine Entscheidung ermöglicht. Vorher müssen andere Leitungen im Bereich berücksichtigt werden. Bei Fliesen, Parkett oder Verbundaufbauten ist auch die Wiederherstellung zu planen.

Die Öffnung dokumentiert Schichten, tatsächliche Rohrlage, Feuchte und Defekt. Nach der Reparatur folgt eine definierte Druck- beziehungsweise Funktionskontrolle. Erst danach wird über Trocknung und Wiederaufbau entschieden. So verhindert man, dass ein vermeintlicher Treffer einen zweiten Fehler verdeckt.

Termin-Checkliste

Druckverlauf mit Datum, Uhrzeit, Temperatur und Betriebszustand
Fotos von Wärmeerzeuger, Manometer und Verteiler
Heizkreis- und Raumzuordnung, soweit bekannt
Grundriss und Angaben zu Bodenbelägen
frühere Reparaturen, Bohrungen oder Umbauten
Beobachtungen zu Feuchte und schlechter Wärmeverteilung
Zugang zu Wärmeerzeuger, Verteiler und allen betroffenen Räumen
klare Frage: Gesamtanlage, Verteiler oder bestimmter Kreis?

Kostenfaktoren ohne Lockpreis

Der Aufwand hängt von Zahl und Zugänglichkeit der Kreise, Dokumentation, Anlagenzustand, erforderlicher Abgrenzung, Bodenaufbau und eingesetzten Verfahren ab. Ein niedriger Pauschalpreis hilft wenig, wenn nur die Gesamtanlage betrachtet wird und keine öffnungsfähige Verdachtszone entsteht. Fragen Sie deshalb, welche Prüfung enthalten ist, wie Befunde dokumentiert werden und ob Anfahrt, Vorbereitung, Zusatzverfahren oder Bericht getrennt verrechnet werden.

Versicherung und Hausverwaltung

In Wohnungseigentum oder Mietobjekten sollten technische Zuständigkeit und Beauftragung vor aufwendigen Prüfungen koordiniert werden, soweit keine unmittelbare Gefahr entgegensteht. Ob Ortung, Reparatur, Trocknung und Wiederherstellung gedeckt sind, hängt von Polizze, Ursache, Eigentum und Leistung ab. Dokumente sollten diese Schritte getrennt ausweisen. Eine technische Verdachtszone entscheidet keine Haftung.

Häufige Fehlentscheidungen

Druckverlust sofort dem Rohr im Estrich zuschreiben
ständig nachfüllen und damit den Verlauf verwischen
Wärmebild als Wasserbeweis lesen
alle Heizkreise gleichzeitig prüfen
ohne Leitungsverlauf aufstemmen
Tracergassignal ohne Messraster und Wiederholung markieren
Reparatur ohne dokumentierte Kontrollprüfung abschließen

FAQ

Kann eine Fußbodenheizung undicht sein, ohne dass Wasser sichtbar ist?

Ja. Kleine Verluste können zunächst im Bodenaufbau bleiben oder verdunsten. Druckverlust allein beweist aber weder Ort noch Ursache.

Findet Thermografie jedes Leck?

Nein. Sie benötigt geeignete Temperaturunterschiede und zeigt Oberflächenmuster. Beläge, Möbel und Aufbau können das Ergebnis beeinflussen.

Muss der ganze Estrich geöffnet werden?

Das sollte nicht der erste Schritt sein. Kreisweise Prüfung und kombinierte Ortung sollen die Verdachtszone vor einer gezielten Öffnung verkleinern.

Ist Tracergas für Kunststoffrohre geeignet?

Es kann bei fachgerecht vorbereitetem, abgegrenztem Abschnitt geeignet sein. Diffusionswege im Bodenaufbau müssen in die Interpretation einfließen.

Was muss im Bericht stehen?

Anlagenzustand, geprüfte Kreise, Druck und Dauer, Betriebsbedingungen, Verfahren, Messpunkte, Grenzen, Verdachtszone und empfohlene Kontrolle.

Nächster sinnvoller Schritt

Übermitteln Sie Druckverlauf, Verteilerfoto, Grundriss und bekannte Heizkreiszuordnung. Im Telefonat lässt sich klären, welche Vorprüfung bereits erfolgte und ob zunächst Wärmeerzeuger, Verteiler oder ein abgegrenzter Kreis untersucht werden sollte. Das spart ungeplante Öffnungen und verbessert die Aussage des Termins.
